激光錫焊過程中產生小錫珠(或稱錫球、焊料飛濺)是電子封裝中的常見缺陷，不僅影響焊點美觀性，還可能引發電路短路、電氣性能下降等可靠性問題。其成因涉及材料、工藝參數、環境控制等多方面因素，需系統性優化解決。松盛光電帶來詳細原因分析及對應解決方案：

一、小錫珠產生的主要原因



1. 溫度控制不當



激光能量過高或升溫過快：局部溫度驟升導致錫膏熔融速度過快，溶劑和助焊劑瞬間氣化膨脹，將熔融焊料炸裂形成飛濺。



預熱不足：基板或焊膏未充分預熱，焊接時受熱不均，內部揮發物快速逸出引發爆錫現象。



2. 助焊劑與溶劑特性缺陷



助焊劑活性不匹配：活性過強時易產生過多氣體;活性不足則無法有效去除氧化層，導致焊料潤濕不良而飛濺。



溶劑氣化行為失控：低沸點溶劑在低溫階段大量氣化，或溶劑含量過高，均會加劇焊料噴濺。



3. 焊膏材料與特性問題



粘度不足：粘度低于60 Pa·s時，焊膏抗飛濺能力顯著下降，更易形成大尺寸錫珠。



錫粉顆粒過細或分布不均：微粉(<20 μm)含量高時，易在熔化時團聚成珠。



焊膏氧化或受潮：暴露于潮濕環境后，水分在高溫下汽化引發炸錫。



4. 基板與污染因素



焊盤氧化或污染：油脂、灰塵等污染物阻礙焊料鋪展，導致熔融焊料收縮成珠。



模板印刷缺陷：鋼網與焊盤對位偏移、刮刀壓力過大導致錫膏外溢，回流后形成錫珠。



5. 工藝參數與設備匹配性差



激光聚焦精度不足：光斑偏移或能量分布不均，造成局部過熱。



缺乏飛濺攔截設計：傳統開放式焊接中爆錫產生的小錫珠直接濺落至基板。

二、系統性解決方案



1. 優化焊接參數與溫度曲線



分段控溫：



預熱階段：控制升溫速率在 1~2℃/s，使溶劑逐步揮發(160℃以下區域)。



焊接階段：采用恒溫激光功率(如Sn58Bi焊膏推薦1W功率+300ms時長)，避免峰值過高。



實時溫度反饋：集成紅外測溫系統(如PID閉環控制)，動態調節激光功率以穩定熔池溫度。



2. 材料選擇與處理



焊膏特性優化：



選擇高粘度焊膏(>60 Pa·s)，顯著減少錫珠概率。



選用高沸點溶劑(如松香型)及緩釋型活性劑，降低氣化沖擊。



嚴格物料管理：



錫膏存儲環境濕度控制在40~60%RH，使用前回溫并攪拌。



基板貼裝前清潔并烘干(120℃/2小時)，去除氧化層與濕氣。



3. 工藝過程控制



階梯式激光溫度曲線：初始低功率預熱焊膏，再階梯升至焊接溫度，避免熱沖擊。



點錫工藝校準：確保點膠閥與焊盤100%對位，點錫量適中(以錫膏均勻覆蓋為基準)。



4. 設備與結構改進



加裝焊接防護罩：



采用封閉式噴嘴設計(如U型/腰圓形入料口)，將錫絲導入防護罩內熔化，物理攔截飛濺錫珠。



防護罩內壁設計為錐形引導段，聚攏激光束并回收飛濺物。



高精度定位系統：



集成CCD視覺定位+六軸平臺，確保激光光斑與焊點精確重合(誤差<±10μm)。



5. 環境與操作規范



車間環境控制：溫度22~28℃、濕度40~60%，減少環境波動影響。



焊后清潔與檢測：采用AOI(自動光學檢測)篩查錫珠，對殘留區域進行局部清洗或返修。



三、總結



激光錫焊的小錫珠問題需從材料-工藝-設備-環境四維度協同優化：



材料端：優選高粘度、高沸點溶劑的焊膏，嚴格管控來料狀態;



工藝端：采用分段控溫曲線，結合精密點錫技術;



設備端：集成防護罩攔截飛濺，通過CCD視覺與溫控系統提升定位和熱管理精度;



環境端：穩定溫濕度，焊后加強檢測與清潔。



通過上述措施，可顯著降低錫珠率(實測可達<5%)，提升微焊點可靠性。對于高精密場景，建議采用恒溫激光焊接設備(如集成紅外反饋+雙Y軸平臺)，實現參數自適應調整。

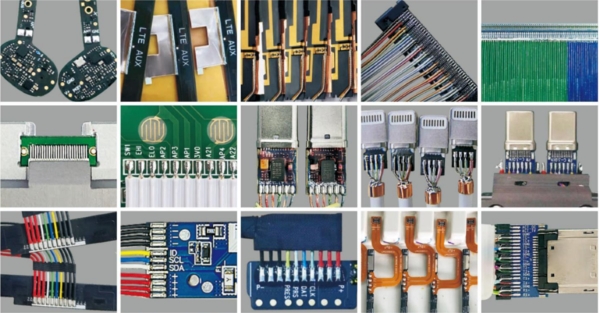

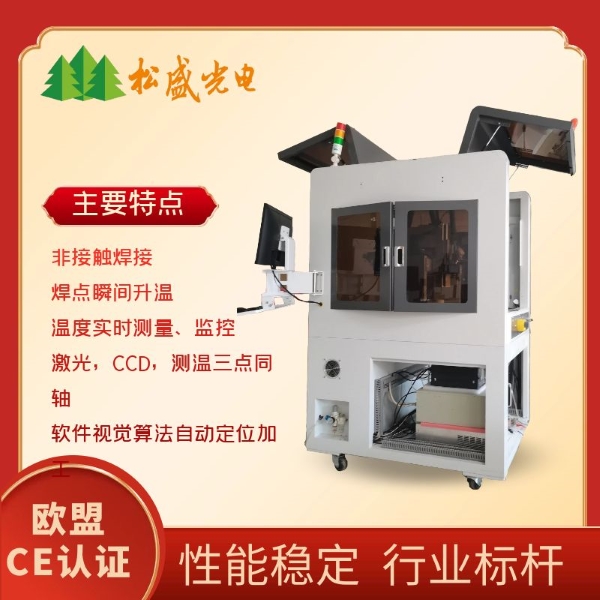

松盛光電恒溫激光焊錫機優勢



1.帶溫度反饋半導體激光焊接系統：溫度反饋的功能可對焊接進行溫度控制，可以對直徑0.3-1.5mm的微小區域進行溫度監測;焊點溫度100-600 ℃連續可調;精確控溫，誤差<3 ℃。



2.多工位焊接系統：基于六軸高精度多工位的激光焊接系統，可實現視覺定位及點錫膏與激光焊接進行工作，效率提升20%以上，大幅度提高設備的制造產能。



3.點錫機構：高精度點錫膏機構，通過程序設置，可以精確控制錫量大小，錫量控制精度可達±0.02g。

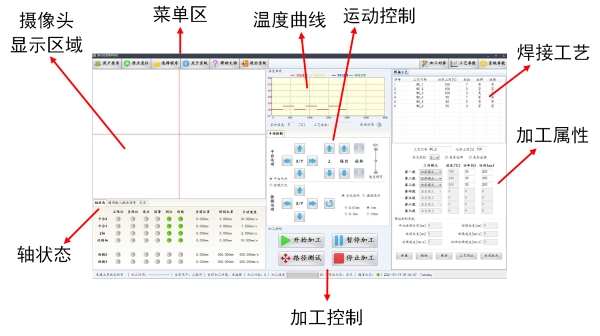

4.視覺定位系統：采用圖像自動捕捉自定義焊接軌跡，可對同一產品上多個不同特征點進行采集，大幅提高加工效率和精度。



5.同軸運動系統：激光、CCD、測溫、指示光四點同軸，避免復雜的光學對光調試，有效提高焊接效率。
